對于傾斜輸送物料是皮帶輸送機，其平均傾角大于四度時，當滿載停車時會發生上運物料的帶的逆轉和下運物料時帶的順滑現象，從而引起物料的堆積、飛車等事故，所以應設置制動裝置。制動器是用于機器或機構減速使其停止的裝置，有時也能用作調節或限制機構的運行速度，它是保證機構或機器安全正常工作的重要部件。
制動裝置的種類
帶式輸送機制動器的種類很多，根據輸送機的技術性能和具體使用條件（如功率大小，安裝傾角等），可選用不同形式的制動器。常用的帶式逆止器、滾柱逆止器、液壓電磁閘瓦制動器和盤形制動器等。
1、帶式逆止器

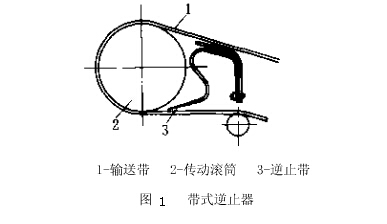

帶式逆止器適用于傾角小于或等于十八度向上輸送的帶式輸送機，當傾斜輸送機停車時，在負載重力的作用下，輸送帶逆轉時將制動膠帶帶入滾筒與輸送帶之間，將滾筒楔住，輸送帶即被制動。帶式逆止呂結構簡單、造價便宜。其缺點是制動時輸送帶要先逆轉一段距離，造成機尾受載處堵塞溢料。頭部滾筒直徑越大，逆轉距離就越長，因此對功率較大的輸送機不宜采用。其結構簡圖如圖1所示。
2、滾柱逆止器

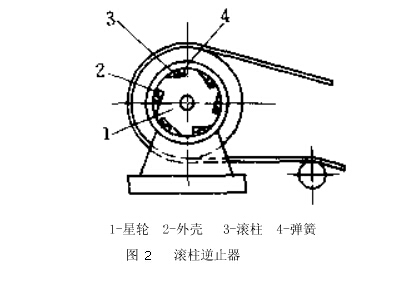

滾柱逆止器也用于向上運輸?shù)膸捷斔蜋C(jī)上，在輸送機正常工作時，滾柱在切口的最寬處，不會妨礙星輪的運轉；當辦平達 機停車時，在負載重力的作用下，輸送帶帶動星輪反轉，滾柱處在固定圈與星輪切口的狹窄處，滾柱被楔住，輸送帶被制動。這種制動器制動迅速，平穩可靠，并且已經系列化生產，可參考DTII型系列標準，按減速器選配。所允許扭矩一般不超過20KN，但因其是安裝在減速器的輸出軸上，故適用于輸送機的驅動電機容量較小的場合，功率范圍為10kw-55KW。其結構簡圖如圖2所示。
3、液壓推桿制動器
液壓推桿制動器對于向上或向下輸送的帶式輸送機均可以進行使用，安裝在高速軸上，動作迅速可靠，帶式輸送機一般都裝配有此種制動器。
4、盤型制動器的結構原理如圖所示。利用液壓軸通過油缸推動閘瓦沿軸向壓向制動盤，使其產生摩擦而制動。每套制動器有四個油缸，由一套液壓系統統一控制。這種制動器多用于大功率、長距離強力式帶式輸送機及鋼繩牽引帶式輸送機可，安裝在高速軸上。這種制動器特點是制動力矩大，散熱性能好，油壓可以調整，在工作當中制動力矩可無極調節。
制動器的選型要考慮以下幾點：
1、機械運轉狀況，計算軸上的負載轉矩，并要有一定的安全儲備。
2、應充分注意制動器的任務，根據各自不同的執行任務來選擇，支持制動器的制動轉矩，必須有足夠的儲備，即保證一定的安全系數，對于安全性有高度要求的機構需要裝設雙重制動器。
